Le MaxiScope MP408 est un oscilloscope à 4 canaux pour le diagnostic des véhicules.  Il fonctionne en combinaison avec un PC ou une tablette MaxiSys, qui se transforme en un puissant outil de diagnostic et permet d'observer le fonctionnement interne des circuits électroniques du véhicule.
Grâce à la conception conviviale de l'interface utilisateur combinée à des spécifications matérielles incomparables, le système MP408 est en mesure de mesurer et de tester presque tous les composants et circuits électriques et électroniques de tous les véhicules modernes. L'alimentation électrique du module MaxiScope MP408 est assurée par le port USB du PC connecté, ce qui rend le système très polyvalent et facile à utiliser.

Principales caractéristiques

• Réglage simple en un clic de l'échelle de tension et de la base de temps.
• Fonctionne avec toutes les marques et tous les modèles de véhicules modernes
• Compatible avec les bus de données LIN, CAN et FlexRay
• Lit et affiche les signaux électriques en haute résolution
• Permet le traitement manuel de l'affichage des paramètres de mesure
• Enregistrement et lecture des données
• Panneau de commande à 4 canaux avec code couleur
• Interface utilisateur intuitive se caractérise par un réglage facile des points de déclenchement et l'affichage d'informations sur l'échelle en temps réel
• Alimentation directe par port USB
• Mises à jour logicielles gratuites en ligne via Internet
• Design portable dans un boîtier robuste et une housse de protection en caoutchouc


Spécifications techniques

• Résolution verticale : 12 bits
• Nombre de canaux : 4
• Bande passante : 20MHz
• Précision : 1%.
• Sensibilité : 10 mV/div à 20 V/div
• Interface PC : USB 2.0 (câble fourni)
• Alimentation : via le port USB
• Plage d'entrée (valeur finale) : de ± 50mV à ± 100 V, 11 plages
• Impédance d'entrée : 1MO parallèle à 22pF
• Type d'entrée : connecteur BNC
• Couplage d'entrée : logiciel sélectionnable AC / DC
• Protection contre les surcharges : ± 200 V sur les entrées individuelles
• Mémoire tampon : 32M
• Tampon de forme d'onde : jusqu'à 1000 formes d'onde
• Plage de base de temps : 100ns/div à 1000s/div
• Température de fonctionnement : 0°C à 50°C (15°C à 40°C pour la précision spécifiée)
• Température de stockage : -20°C à +60°C
• Humidité de stockage : 5% à 95% RH, sans condensation
• Dimensions 190x115x38mm
• Poids : <0,5 kg
• Taux d'échantillonnage maximal (Single Shot) :
• En utilisant 1 ou 2 canaux 80ms/s
• Lors de l'utilisation de 3 ou 4 canaux 20ms/s

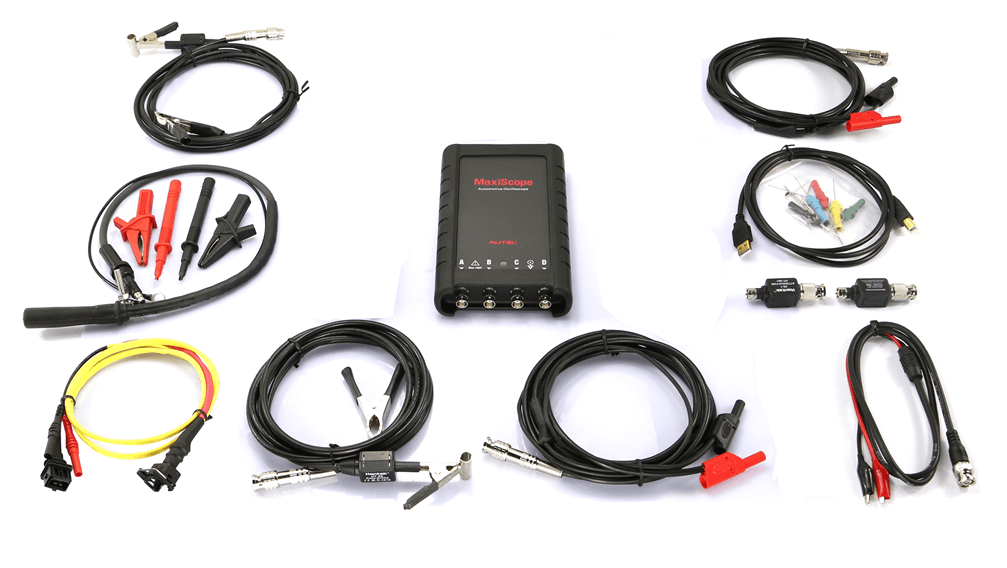

Compris

• 1x disque compact (CD)

• 1x câble USB de 1.5m
• 4x 3m de câbles de mesure blindés
• 1x câble d'allumage borne
• 1x câble d'interruption à 2 broches
• 2x atténuateur 20:1
• 1x Grand set de pinces crocodiles
• 1x Petit kit de pinces crocodiles
• 1x Kit d'aiguilles de mesure
• 1x Kit de sondes de multimètre

• Manuel d'utilisation en anglais
